ニコンの「24-120mm F3.5-5.8 VR」「24-85mm F3.5-4.5 VR」の特許

ニコンが「24-200mm F4-6.5」「24-120mm F3.5-5.8」「24-85mm F3.5-4.5」などの実施例を含む、小型で高性能な高倍率ズームを実現する技術に関する特許を取得しています。

･IP Force

  • 特許権者:株式会社ニコン
    特許:7120330
    出願番号:P 2020569268
    登録日:2019-01-31
    発行日:2022-08-17
    国際出願番号:JP2019003359
    国際公開番号:W WO2020157904
    発明の名称: 変倍光学系および光学機器
  • 従来から、写真用カメラ、電子スチルカメラ、ビデオカメラ等に適した変倍光学系が提案されている。変倍光学系の高変倍化、広画角化を図ると、良好な光学性能を得ることが難しく、変倍光学系が大型化する傾向があった。

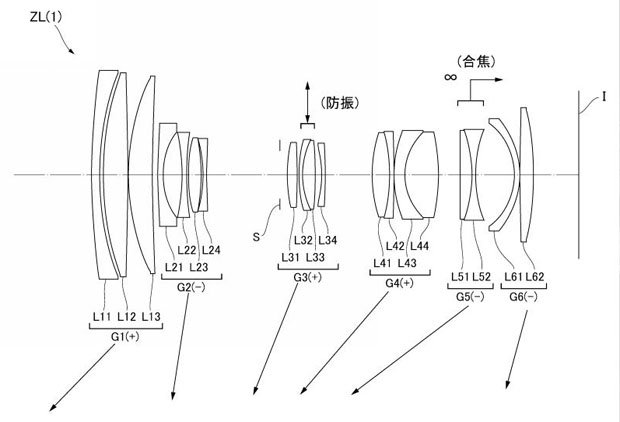

  • 第1実施例（24-200mm F4-6.5 VR）
    焦点距離 24.72001 49.99999 105.05133 193.99063
    Fナンバー 4.12109 5.58779 6.39998 6.50002
    半画角 42.58698 22.66696 11.13686 6.13014
    像高 20.50 21.70 21.70 21.70
    全長 126.45486 144.98844 168.50373 188.4741
    バックフォーカス 11.75486 22.41624 30.66474 38.48515

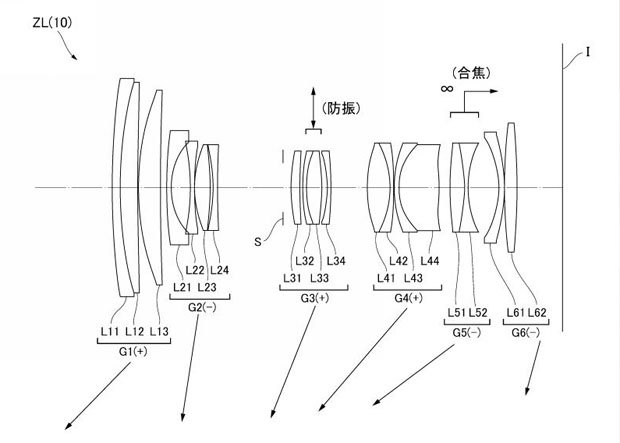

  • 第10実施例（24-120mm F3.5-5.8 VR）
    焦点距離 24.72617 50.01050 85.01086 116.00340
    Fナンバー 3.66063 4.51062 5.00831 5.83006
    半画角 42.43419 22.44766 13.66195 10.17394
    像高 20.54 21.70 21.70 21.70
    全長 116.50601 138.64669 160.34507 171.5048
    バックフォーカス 11.70601 19.23807 28.61979 36.51305

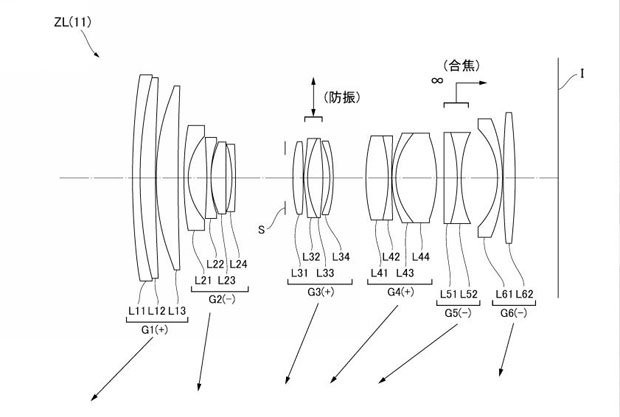

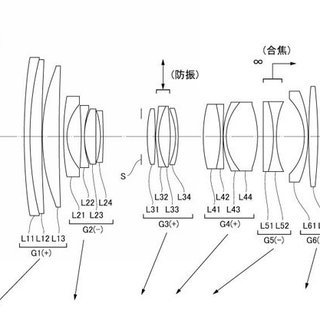

  • 第11実施例（24-85mm F3.5-4.5 VR）
    焦点距離 24.72587 50.00755 ― 85.00361
    Fナンバー 3.65039 4.00020 ― 4.50024
    半画角 43.52469 -22.45389 ― 13.66502
    像高 21.27 21.70 ― 21.70
    全長 116.50677 138.27327 ― 161.50351
    バックフォーカス 11.70677 19.34900 ― 30.04020


実施例1のレンズ構成は、既存のZ 24-200mm f/4-6.3 VRとほぼ同じものですね。実施例10の「24-120mm F3.5-5.8 VR」と「24-85mm F3.5-4.5 VR」は実施例1とよく似たレンズ構成で、24-200mm f/4-6.3開発時に没になってしまった案の可能性もあると思いますが、Fマウントには似たようなスペックのレンズ（AF-S 24-120mm f/3.5-5.6GやAF-S 24-85mm f/3.5-4.5G）があったので、製品化される可能性もあるかもしれませんね。
