キヤノンの「100-300mm F2.8 エクステンダー1.4x」の特許出願

キヤノンがテレコン内蔵の「100-300mm F2.8」の実施例を含む、望遠ズームでテレコン挿入前後で良好な光学性能を維持するための特許を出願しています。

･IP Force

  • 出願人:キヤノン株式会社
    公開番号:P2023018429
    出願番号:P 2021122560
    公開日:2023-02-08
    発明の名称: ズームレンズ、エクステンダ、及び撮像装置
  • 【課題】エクステンダにより焦点距離範囲を長焦点距離側に容易に変化可能であり、エクステンダの挿入前後でも光学性能を良好に維持可能な大口径で焦点距離が長いズームレンズを提供すること。
  • 主光学系とは別のエクステンダ（倍率変換群）を挿入することで光学系の焦点距離を変化させる方法が知られている。
  • しかしながら、エクステンダを光路中に挿入するためには大きな空気間隔が必要となるため、エクステンダを挿入する位置が不適切であると主光学系及びエクステンダが大型化してしまう。また、エクステンダの挿入前後において光学性能を良好に維持するためにはエクステンダの前後のレンズ群の屈折力を適切に設定する必要がある。
  • 本発明は、主光学系にエクステンダを挿入することで焦点距離範囲を長焦点距離側に容易に変化させることができ、エクステンダの挿入前後において光学性能を良好に維持可能な大口径で焦点距離が長いズームレンズを提供することを目的とする。

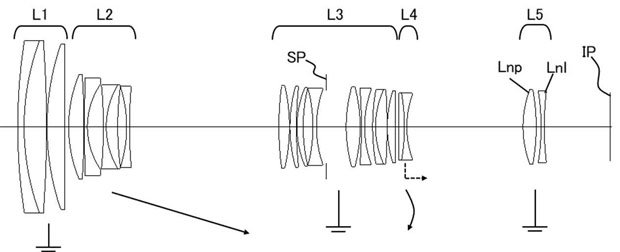

  • 実施例1（100-300mm F2.8）
    ズーム比 2.85
    焦点距離 103.00 192.20 294.00
    Fナンバー 2.91 2.91 2.91
    半画角（度） 11.86 6.42 4.21
    像高 21.64 21.64 21.64
    レンズ全長 370.00 370.00 370.00
    バックフォーカス 41.27 41.27 41.27

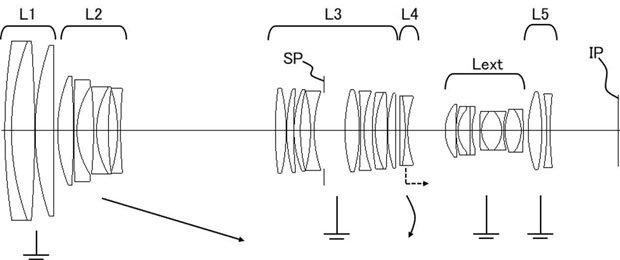

  • 実施例4（140-420mm F4、テレコン使用時）
    ズーム比 2.85
    焦点距離 143.99 268.68 411.00
    Fナンバー 4.10 4.10 4.10
    半画角（度） 8.54 4.60 3.01
    像高 21.64 21.64 21.64
    レンズ全長 370.00 370.00 370.00
    バックフォーカス 41.27 41.27 41.27


キヤノンは以前に「200-400mm F4 エクステンダー1.4x」の特許を出願していましたが、今回の特許出願では少し明るくワイドよりの「100-300mm F2.8 エクステンダー1.4x」の実施例が掲載されています。

ニコンとシグマは既に一眼レフ用では120-300mm F2.8を製品化しているので、キヤノンもこのようなスペックのレンズを計画しているのかもしれませんね。
