タムロンの「85mm F2.8」「90mm F2.8」「135mm F3.5」の等倍マクロの特許出願

タムロンが、フルサイズ用のいくつかのマクロレンズの実施例を含む、小型軽量で高速なAFを実現可能な光学系の技術に関する特許を出願しています。

･IP Force

  • 出願人:株式会社タムロン
    公開番号:P2023134075
    出願番号:P 2022039418
    公開日:2023-09-27
    発明の名称: 光学系及び撮像装置

  • 【課題】小型軽量であり迅速なオートフォーカスを実現可能な光学系及び撮像装置を提供する。
  • 撮像レンズ（光学系）についても一層の高性能化及び小型化が求められており、マクロレンズもその例外ではない。マクロレンズとは、一般に、最大撮像倍率が0.5倍～1倍の撮像レンズをいう。マクロレンズではフォーカシングの際の収差変動、例えば球面収差や像面湾曲の変動を抑えてフォーカス全域にわたり高い光学性能を実現することが特に求められている。
  • そこで、本発明の課題は、小型軽量であり迅速なオートフォーカスを実現可能な光学系及び撮像装置を提供することにある。

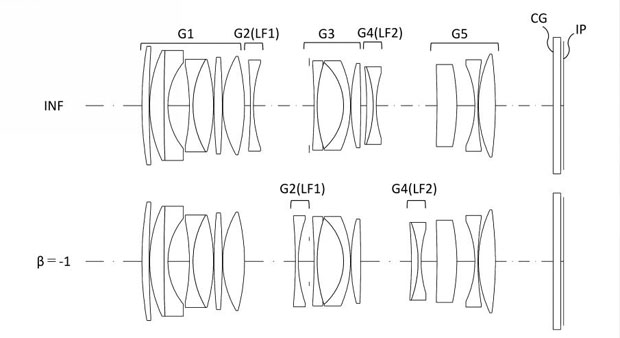

  • 実施例1（90mm F2.8）
    無限遠 等倍撮影時
    焦点距離 92.7000 41.3760
    F値 2.9100 5.8200
    半画角 12.6205 9.0852
    像高 21.6330 21.6330
    バックフォーカス 55.4000 38.5640
    光学全長 125.0000 125.0000

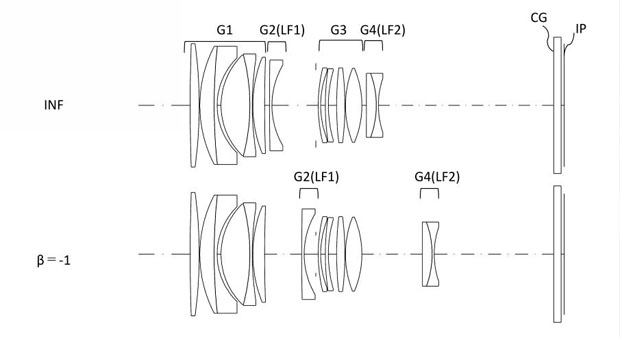

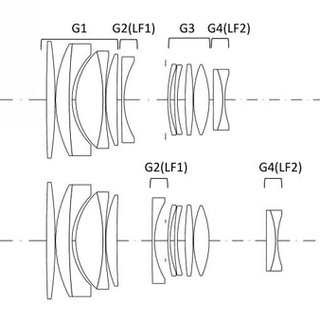

  • 実施例2（85mm F2.8）
    無限遠 等倍撮影時
    焦点距離 87.7998 38.9769
    F値 2.9100 5.8200
    半画角 13.7621 8.2081
    像高 21.6330 21.6330
    バックフォーカス 22.8285 22.8285
    光学全長 145.2807 145.2807

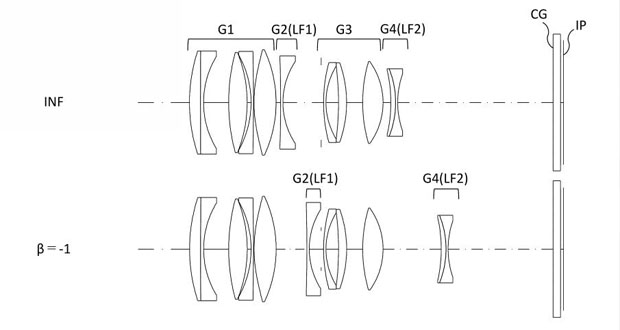

  • 実施例3（135mm F3.5）
    焦点距離 135.8005 47.1851
    F値 3.5181 7.0000
    半画角 8.6054 5.6374
    像高 21.6330 21.6330
    バックフォーカス 62.0716 43.4115
    光学全長 124.0000 124.0000


タムロンのミラーレス用のタムキュー（90mm F2.8マクロ）を待っている方はかなり多いと思うので、ぜひとも製品化を期待したいところです。

135mm F3.5は最近ではまったく見かけないスペックのレンズですが、コンパクトさに主眼を置いた望遠マクロなら面白いかもしれませんね。実施例の光学系は、インナーフォーカスとリアフォーカスで、AFの高速化や動画に配慮した設計のようです。
